Lit filtrant (filtre à sable) vertical drainé

Ce système peut être installé dans le cas où le sol présente :

• le terrain présente des risques de glissement liés à l'infiltration des eaux
• ou, où le sol présente une perméabilité inférieure à 15mm/h et que des roches fissurées sont présentes à 70cm de profondeur
• faible surface : 20 m² avec une largeur minimale de 5 ML et une longueur minimale de 4 ML (+ 5 m² / EH Suppl.)

Fonctionnement

Le sol est reconstitué sur une épaisseur de 0,70 ML d’épaisseur avec du sable siliceux lavé. Ce sont les micro-organismes qui se développeront naturellement dans cette couche de sable qui joueront le rôle d’épurateur.

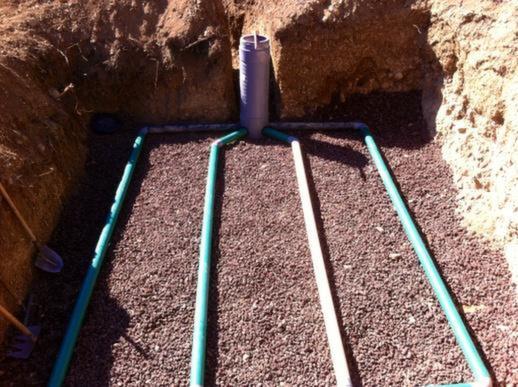

La dispersion de l'effluent est assurée par 5 tuyaux d’épandage minimum dans une couche de graviers de 20cm. La répartition des effluents dans les tuyaux est assurée par un regard de réparation permettant aussi l’inspection du réseau. Un autre regard joint la terminaison des tuyaux d’épandage. C’est le regard de bouclage.

La collecte des eaux traitées est assurée par des drains au fond du système et ensuite les eaux seront envoyées vers un système d’infiltration (exutoire).

En effet, à la différence du filtre à sable non drainé, le lit filtrant drainé à flux vertical comprend deux couches de tuyaux. Les tuyaux les plus proches de la surface du sol permettent l’évacuation des eaux provenant de la fosse, les tuyaux les plus profonds évacuent l’eau vers le regard de collecte afin de diriger l’eau vers un exutoire (puits, fossé ou tranchées).

Si le filtre à sable doit être étanchéifié, une géo-membrane (bâche plastique) est installée. Ceci est précisé dans les préconisations du bureau d’étude suite à étude de sol.

Le fond de la tranchée se situe entre 1,10ML et 1,60ML par rapport au sol fini.

Le filtre à sable vertical drainé est composé de plusieurs couches qui superposent

• Une géo-membrane pour étanchéifier l’ouvrage si besoin,
• Du gravier roulé lavé d’une épaisseur de 0,10 ML
• Du sable siliceux lavé d’une épaisseur de 0,70 ML
• Du gravier roulé lavé d’une épaisseur de 0,20 ML
• Un géotextile de recouvrement
• Une couche de terre végétale d'une épaisseur de 0,20 ML jusqu’en surface.

Nos réalisations sont faites dans le plus strict respect des normes DTU 64.1 en vigueur.

Nos fournitures destinées à la pose sont de norme NF.

L’installation d’un épandage doit être protégée des passages de véhicules notamment, afin de ne pas être endommagée.

Pour plus d'informations sur les avantages et inconvénients de cette filière ou pour obtenir un devis gratuit, n’hésitez pas à nous contacter.
